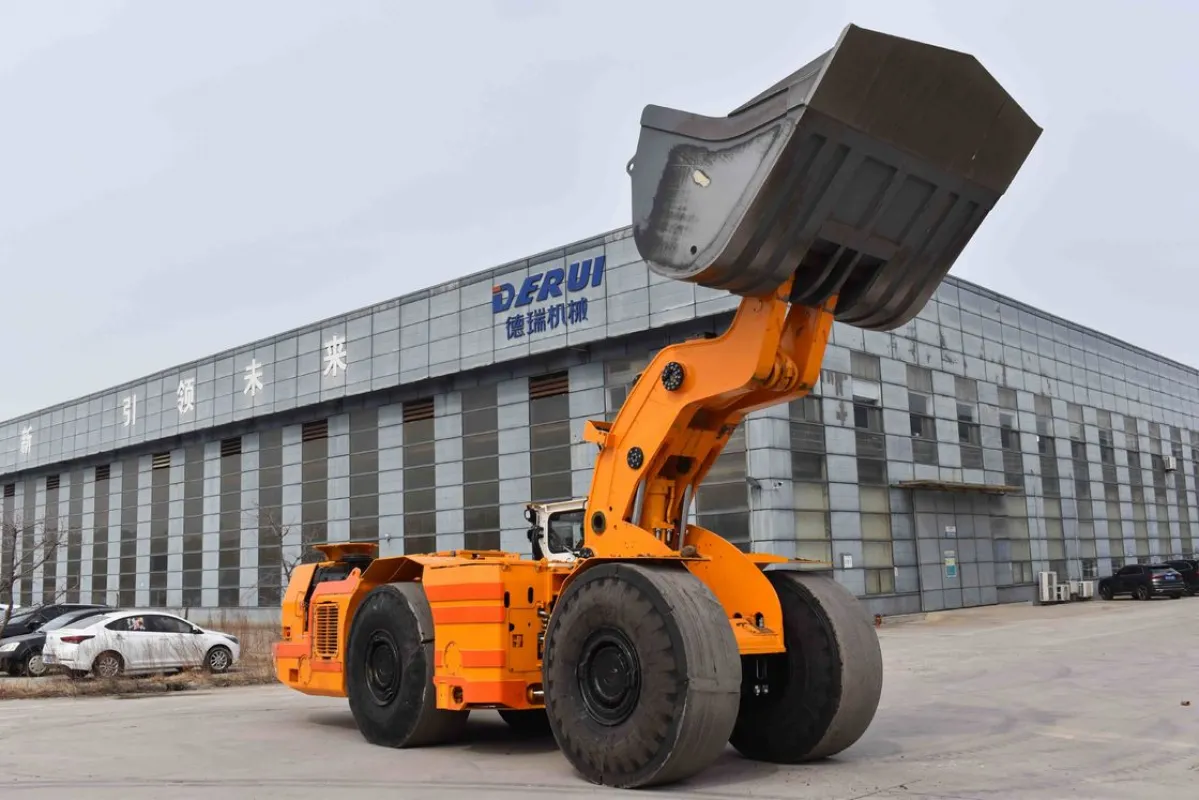

Дизельный подземный погрузчик DERUI DRWJ-6

Основные параметры

Модель	DRWJ-6
Объем ковша, м³	6 м³
Эксплуатационная масса, кг	40 400 кг
Номинальная грузоподъёмность	14 000 кг
Усилие копания ковша, кН	≥240 кН
Макс. тяговая сила, кН	≥320 кН
Габаритные размеры (Д×Ш×В), мм	10 652 × 2 792 × 2 552 мм
Минимальный дорожный просвет, мм	385 мм
Макс. высота выгрузки, мм	2 384 мм
Мин. расстояние разгрузки	1 743 мм
Угол поворота	42,5°
Угол разгрузки	39°
Угол выезда	≥15°
Угол колебания заднего моста	±8° ~ ±10°
Мин. радиус поворота (внешний)	6 932 мм
Макс. радиус поворота (внутренний)	3 283 мм
Время цикла ковша	подъём 8,5 с; опускание 3,9 с; выгрузка 2,0 с
Скорость хода, высокая/низкая, км/ч	1-я 4,5 км/ч; 2-я 7,9 км/ч; 3-я 13,0 км/ч; 4-я 21,5 км/ч (VOLVO TAD1 351 VE)

Двигатель

Двигатель

Модель двигателя	VOLVO TAD1 351 VE
Мощность двигателя, кВт	285 кВт @ 1 900 об/мин
Макс. крутящий момент, Н·м при об/мин	1 965 Н·м @ 1 200 об/мин
Количество цилиндров	6
Рабочий объем, л	12,78 л
Система охлаждения двигателя	Водяное
Принцип работы двигателя	4-тактный, прямой впрыск, турбонаддув с промежуточным охлаждением
Всасывание	Сухое, предфильтр + двухступенчатая фильтрация
Система управления впрыском	Электронная
Напряжение бортовой сети	24 В
Экологический класс двигателя	Euro III, сертификат 96R-32 942H
Система выхлопа	DOC + POC + глушитель
Расход топлива при 50% нагрузки	40,5 л/ч
Защита двигателя	Автоотключение при низком давлении масла или перегреве

Топливный бак

Емкость топливного бака, л

420 л

Шасси

Трансмиссия

Гидротрансформатор	Dana C9 000, без блокировки
Коробка передач	Dana R6 000, АКПП, электроуправление, APC; 4В/4Н
Передний и задний мост	Kessler D106 / Dana 53R; планетарный редуктор; No-Spin

Колёсная ходовая

Маркировка шин

L-5S 26.5-25

Тормозная система

Тормозная система

Закрытые дисковые тормоза в масляной ванне; стоян./авар.: пружина, гидроотжим

Гидросистема

РВД	Фитинги DIN; защитные оплётки на РВД на открытых участках и в местах соприкосновения с рамой, узлами и агрегатами

Гидронасос

Рабочий и рулевой насос

Rexroth

Распределитель

Педальный клапан	Mico
Многоходовой клапан	Parker
Клапан рулевого управления	Parker
Питательный клапан	Parker

Гидравлический бак

Емкость гидравлического бака, л

230 л, смотровые окна уровня масла

Электрооборудование

Аккумуляторы	2×12 В / 120 А·ч
Дисплей	7″ цветной

Освещение

Передние фары	4 шт. × 27 Вт
Задние фары	4 шт. × 27 Вт
Звуковой сигнал заднего хода	112 дБ
Жёлтый проблесковый маячок	1 шт.
Светодиодный проблесковый маячок	жёлтый
