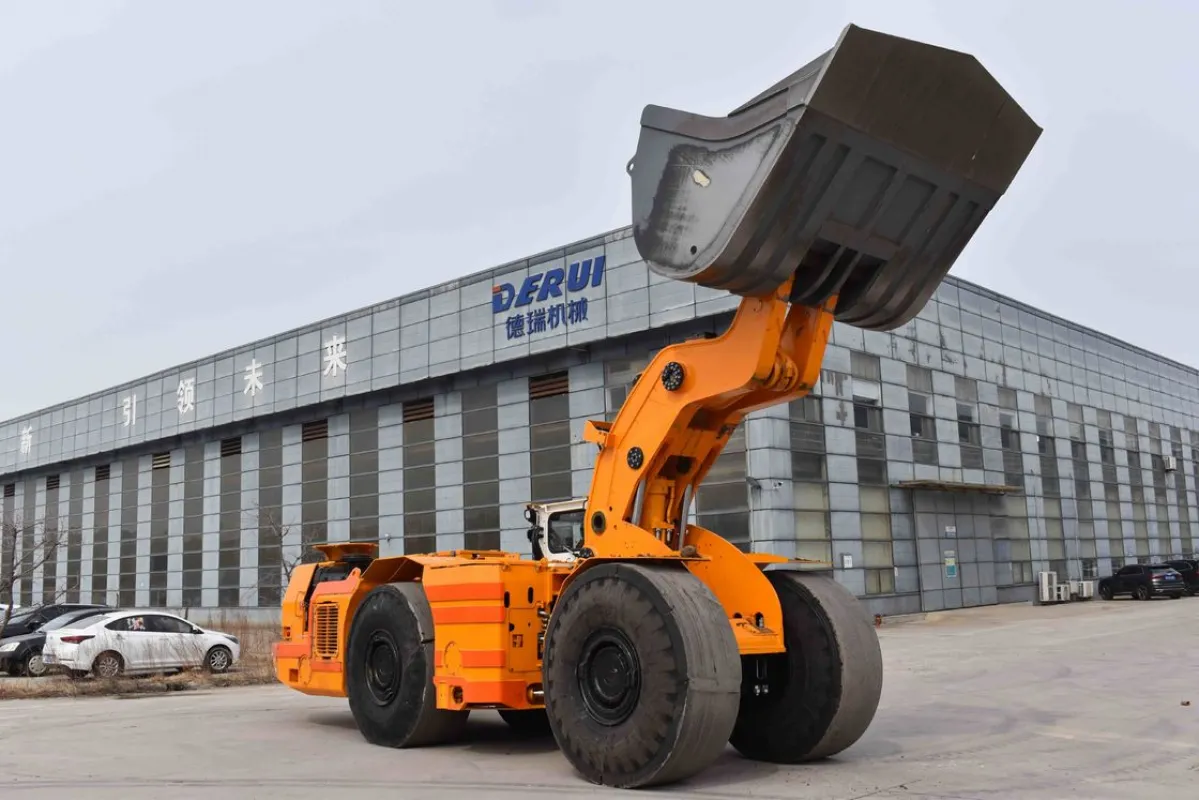

DERUI DRWJ-6 дизельді жерасты тиегіші

Основные параметры

Үлгі	DRWJ-6
Шелек көлемі, м³	6 м³
Жұмыс салмағы, кг	40 400 кг
Номиналды жүк көтергіштігі	14 000 кг
Шелек қазу күші, кН	≥240 кН
Макс. тарту күші, кН	≥320 кН
Габариттік өлшемдері (L×W×H), мм	10 652 × 2 792 × 2 552 мм
Ең аз жер клиренсі, мм	385 мм
Макс. түсіру биіктігі, мм	2 384 мм
Мин. расстояние разгрузки	1 743 мм
Айналу бұрышы	42,5°
Угол разгрузки	39°
Шығу бұрышы	≥15°
Артқы осьтің тербеліс бұрышы	±8° ~ ±10°
Мин. бұрылу радиусы (сыртқы)	6 932 мм
Макс. бұрылу радиусы (ішкі)	3 283 мм
Шелек циклінің уақыты	подъём 8,5 с; опускание 3,9 с; выгрузка 2,0 с
Жүру жылдамдығы, жоғары/төмен, км/сағ	1-я 4,5 км/ч; 2-я 7,9 км/ч; 3-я 13,0 км/ч; 4-я 21,5 км/ч (VOLVO TAD1 351 VE)

Двигатель

Двигатель

Қозғалтқыш моделі	VOLVO TAD1 351 VE
Қозғалтқыш қуаты, кВт	285 кВт @ 1 900 об/мин
Макс. айналу моменті, айн/мин	1 965 Н·м @ 1 200 об/мин
Цилиндрлер саны	6
Жұмыс көлемі, л	12,78 л
Қозғалтқышты салқындату жүйесі	Водяное
Қозғалтқыштың жұмыс принципі	4-тактный, прямой впрыск, турбонаддув с промежуточным охлаждением
Сору	Сухое, предфильтр + двухступенчатая фильтрация
Инъекцияны басқару жүйесі	Электронная
Борттық кернеу	24 В
Экологиялық қозғалтқыш класы	Euro III, сертификат 96R-32 942H
Шығару жүйесі	DOC + POC + глушитель
Расход топлива при 50% нагрузки	40,5 л/ч
Моторды қорғау	Автоотключение при низком давлении масла или перегреве

Топливный бак

Жанармай багының сыйымдылығы, л

420 л

Шасси

Трансмиссия

Момент түрлендіргіші	Dana C9 000, без блокировки
Берілу	Dana R6 000, АКПП, электроуправление, APC; 4В/4Н
Алдыңғы және артқы ось	Kessler D106 / Dana 53R; планетарный редуктор; No-Spin

Колёсная ходовая

Шиналар белгілері

L-5S 26.5-25

Тормозная система

Тежегіш жүйесі

Закрытые дисковые тормоза в масляной ванне; стоян./авар.: пружина, гидроотжим

Гидросистема

RVD	Фитинги DIN; защитные оплётки на РВД на открытых участках и в местах соприкосновения с рамой, узлами и агрегатами

Гидронасос

Жұмыс және рульдік сорғы

Rexroth

Распределитель

Аяқ клапаны	Mico
Көп жақты клапан	Parker
Рульдік клапан	Parker
Беру клапаны	Parker

Гидравлический бак

Гидравликалық резервуардың сыйымдылығы, л

230 л, смотровые окна уровня масла

Электрооборудование

Батареялар	2×12 В / 120 А·ч
Дисплей	7″ цветной

Освещение

Фаралар	4 шт. × 27 Вт
Артқы шамдар	4 шт. × 27 Вт
Кері мүйіз	112 дБ
Сары жыпылықтайтын шам	1 шт.
Жарық диодты шам	жёлтый
