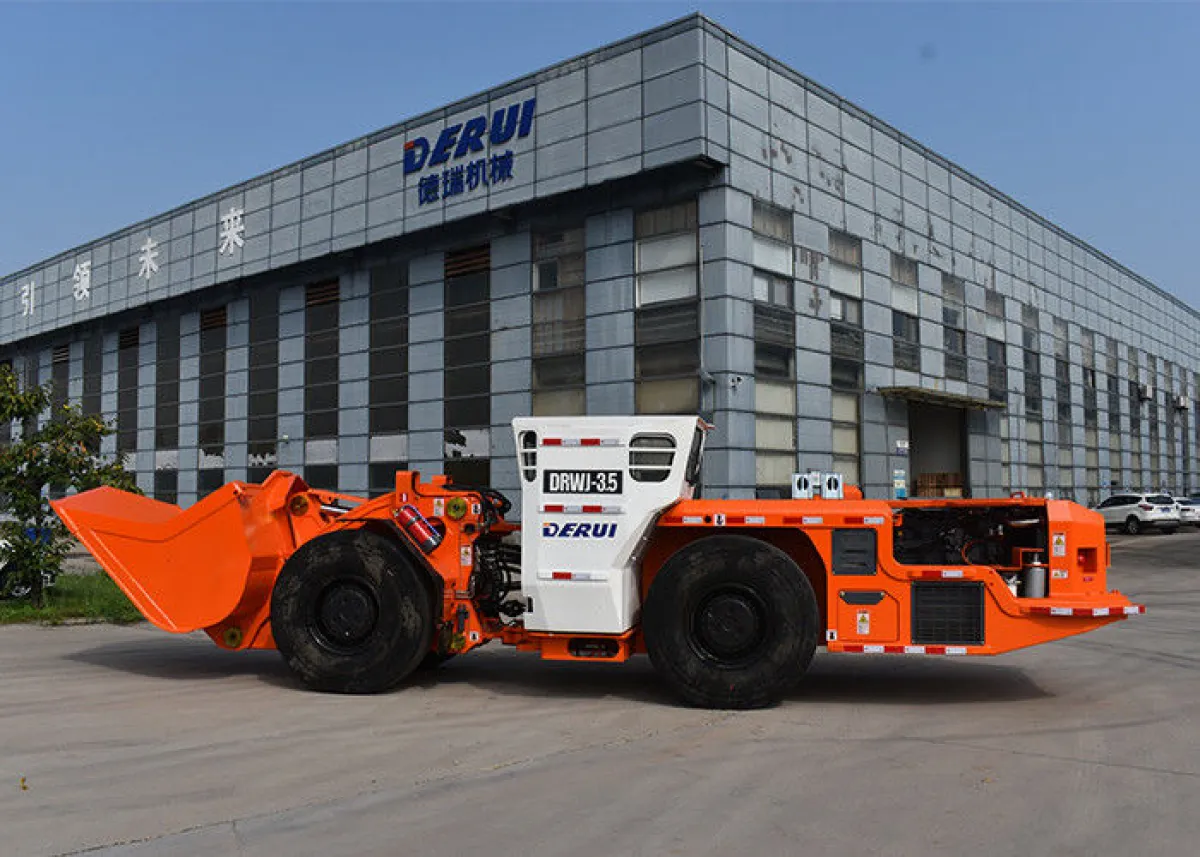

DERUI DRWJ-3.5 дизельді жерасты тиегіші

Основные параметры

Үлгі	DRWJ-3.5
Драйвер түрі	Дизель
Машина түрі	Жерасты тиеу және жеткізу қондырғысы (LHD)
Шелек көлемі, м³	3,5 м³ (опция 3 м³)
Жұмыс салмағы, кг	19 300
Номиналды жүк көтергіштігі	7 000 кг
Шелек қазу күші, кН	≥135
Макс. тарту күші, кН	≥160
Габариттік өлшемдері (L×W×H), мм	9 157 × 2 300 × 2 387
Ең аз жер клиренсі, мм	297
Макс. түсіру биіктігі, мм	1 799
Мин. расстояние разгрузки	1 707 мм
Айналу бұрышы	42,5°
Угол разгрузки	38°
Шығу бұрышы	≥14°
Еңістік, %	≥14
Артқы осьтің тербеліс бұрышы	±7° ~ ±10°
Мин. бұрылу радиусы (сыртқы)	5 850 мм
Макс. бұрылу радиусы (ішкі)	2 856 мм
Жүру жылдамдығы, жоғары/төмен, км/сағ	1-я 4,0 км/ч; 2-я 8,1 км/ч; 3-я 13,7 км/ч; 4-я 22,5 км/ч (Volvo TAD850 VE)

Двигатель

Двигатель

Қозғалтқыш моделі	Volvo TAD850 VE
Қозғалтқыш қуаты, кВт	160 @ 2 200
Макс. айналу моменті, айн/мин	1 060 @ 1 350
Цилиндрлер саны	6, рядный
Жұмыс көлемі, л	7,7
Қозғалтқышты салқындату жүйесі	Водяное; вентилятор 650 мм, электрический вентилятор с силиконовой масляной муфтой
Қозғалтқыштың жұмыс принципі	4-тактный дизель с прямым впрыском
Сору	Низкое расположение турбокомпрессора; сухой воздушный фильтр; предфильтр + двухступенчатая фильтрация
Система топлива	Встроенный ручной подкачивающий насос; топливный фильтр, вынесенный на большое расстояние
Инъекцияны басқару жүйесі	Электронное управление впрыском
Борттық кернеу	24 В
Экологиялық қозғалтқыш класы	Euro III, сертификат 96R-32 942H
Шығару жүйесі	DOC + POC + глушитель
Моторды қорғау	Автоотключение при низком давлении масла или перегреве

Топливный бак

Жанармай багының сыйымдылығы, л

210

Платформа

Толық құжаттама

Руководство по эксплуатации, каталог запчастей, руководство по ТО (рус./англ.)

Шасси

Трансмиссия

Момент түрлендіргіші	Dana C270, без блокировки
Берілу	Dana R32 000, АКПП, APC; 4В/4Н
Алдыңғы және артқы ось	DANA 16D / Kessler D91; планетарный редуктор; No-Spin

Колёсная ходовая

Шиналар белгілері

17.5-25 L5S; давление наполнения 7,5 bar

Тормозная система

Тежегіш жүйесі	Закрытые дисковые тормоза в масляной ванне на каждом колесе; стояночный и аварийный тормоз: пружинное включение, гидравлическое отключение, встроены в трансмиссию
Давление гидроаккумулятора тормозов	15,2–19,0 МПа
Объём бака охлаждения тормозной системы	75 л
Тормоз при отключении ДВС	Автоматическое включение тормоза при остановке двигателя

Рулевое управление

Центральное рулевое управление	Шарнирно-сочленённая схема с гидроприводом; угол поворота левый/правый 42,5° к продольной оси
Түрі привода гидравлического управления	Шестерённый насос
Гидроцилиндры поворота	2 шт.

Гидросистема

RVD	Фитинги DIN; защитные оплётки на открытых участках и в местах контакта с рамой, узлами и агрегатами
Защитная блокировка гидравлики	Блокировка систем ковша, стрелы и руля при открытой двери кабины

Гидронасос

Жұмыс және рульдік сорғы

Permco

Распределитель

Көп жақты клапан	Parker
Рульдік клапан	Parker
Беру клапаны	Mico
Аяқ клапаны	Mico

Гидравлический бак

Гидравликалық резервуардың сыйымдылығы, л

320; смотровые окна уровня масла

Электрооборудование

Батареялар	2×12 В / 120 А·ч
Дисплей	7″ цветной

Освещение

Фаралар	4 шт. × 27 Вт
Артқы шамдар	4 шт. × 27 Вт
Кері мүйіз	112 дБ
Сары жыпылықтайтын шам	1 шт.
Жарық диодты шам	жёлтый

Кабина оператора

Оператор кабинасы (FOPS/ROPS, климаттық бақылау)	Остеклённая кабина с FOPS/ROPS, кондиционирование воздуха
Кабинаның терезелері	Многослойное стекло
Басқару элементтері	Регулируемый джойстик и поручни
Оператор дисплейі	На русском языке
Оператор орны	Эргономичное; трёхточечные ремни; регулировка спинки, сиденья и высоты; пружинное с регулировкой жёсткости
