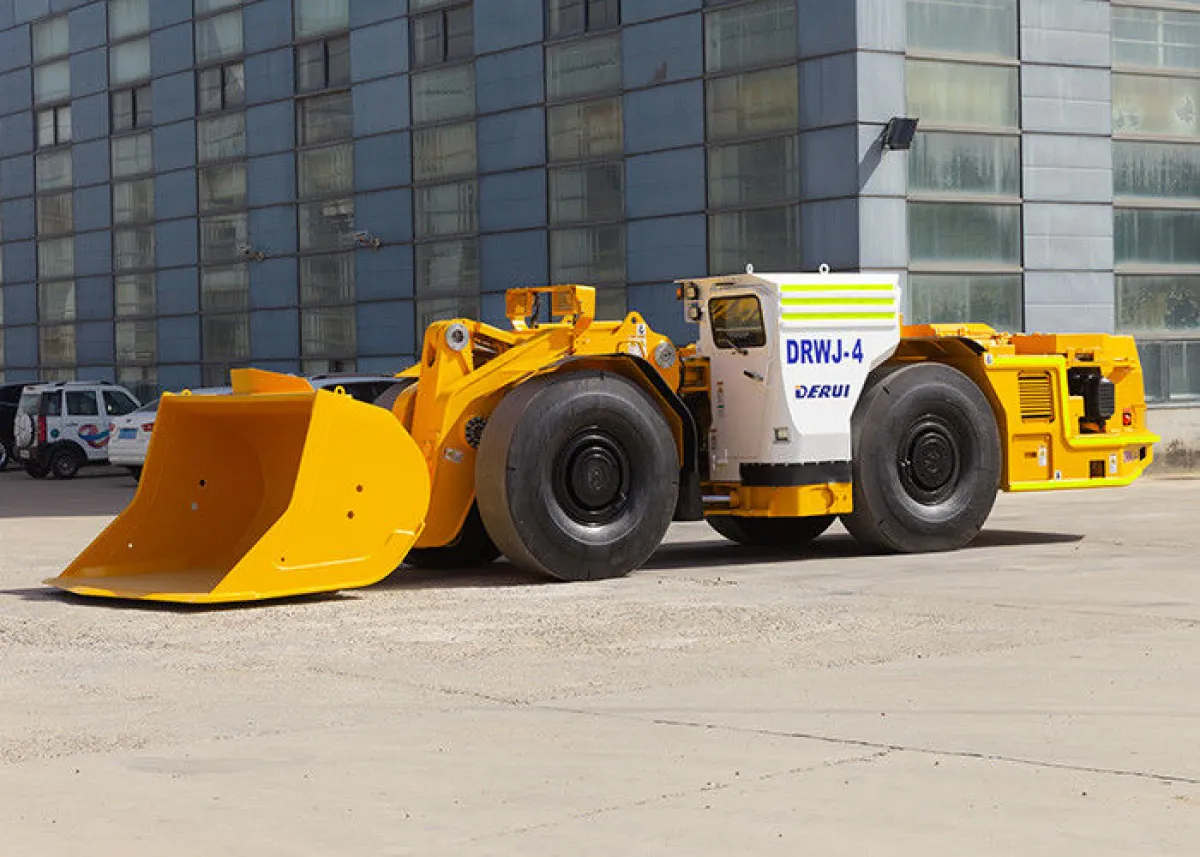

DERUI DRWJ-4.5 дизельді жерасты тиегіші

Основные параметры

Үлгі	DRWJ-4.5
Драйвер түрі	Дизель
Машина түрі	Жерасты тиеу және жеткізу қондырғысы (LHD)
Шелек көлемі, м³	4 м³ (опция 4,5 м³ / 5,4 м³)
Жұмыс салмағы, кг	29 000
Номиналды жүк көтергіштігі	10 000 кг
Шелек қазу күші, кН	≥188
Макс. тарту күші, кН	≥220
Габариттік өлшемдері (L×W×H), мм	9 857 × 2 550 × 2 393
Ең аз жер клиренсі, мм	366
Макс. түсіру биіктігі, мм	2 089
Мин. расстояние разгрузки	1 622 мм
Айналу бұрышы	42,5°
Угол разгрузки	38°
Шығу бұрышы	≥15°
Еңістік, %	≥14
Артқы осьтің тербеліс бұрышы	±8°
Мин. бұрылу радиусы (сыртқы)	6 520 мм
Макс. бұрылу радиусы (ішкі)	3 254 мм
Шелек циклінің уақыты	подъём 7,5 с; опускание 4,0 с; выгрузка 2,2 с
Жүру жылдамдығы, жоғары/төмен, км/сағ	1-я 4,6 км/ч; 2-я 9,6 км/ч; 3-я 16,1 км/ч; 4-я 27,2 км/ч (VOLVO TAD1 150 VE); на уклоне 25 % при полной загрузке на 1-й передаче: 3,3 км/ч

Двигатель

Двигатель

Қозғалтқыш моделі	VOLVO TAD1 150 VE
Қозғалтқыш қуаты, кВт	235 @ 2 100
Макс. айналу моменті, айн/мин	1 581 @ 1 260
Цилиндрлер саны	6
Жұмыс көлемі, л	10,84
Қозғалтқышты салқындату жүйесі	Водяное
Қозғалтқыштың жұмыс принципі	4-тактный, непосредственный впрыск, турбонаддув с промежуточным охлаждением
Сору	Сухой впуск, предфильтр + двухступенчатая фильтрация
Инъекцияны басқару жүйесі	Электронное управление впрыском
Борттық кернеу	24 В
Экологиялық қозғалтқыш класы	Euro III
Шығару жүйесі	DOC + POC + глушитель
Расход топлива при 50% нагрузки	25 л/ч
Моторды қорғау	Блок управления с автоотключением при низком давлении масла или перегреве

Топливный бак

Жанармай багының сыйымдылығы, л

310

Платформа

Толық құжаттама

Руководство по эксплуатации, каталог запчастей, руководство по ТО (рус./англ.)

Шасси

Трансмиссия

Момент түрлендіргіші	Dana C5 000, без блокировки
Берілу	Dana R36 000, АКПП, APC; 4В/4Н
Алдыңғы және артқы ось	Kessler D102; планетарный редуктор; No-Spin

Колёсная ходовая

Шиналар белгілері

18.00-25 L5S, слойность 32; давление наполнения 7,5 bar

Тормозная система

Тежегіш жүйесі	Закрытые дисковые тормоза в масляной ванне; стояночный и аварийный тормоз: пружинное включение, гидравлическое отключение, встроены в трансмиссию
Давление гидроаккумулятора тормозов	15,2–19,0 МПа
Объём бака охлаждения тормозной системы	75 л

Гидросистема

RVD	Фитинги DIN; защитные оплётки на открытых участках и в местах контакта с рамой, узлами и агрегатами

Гидронасос

Жұмыс және рульдік сорғы

Rexroth

Распределитель

Көп жақты клапан	Parker
Рульдік клапан	Rexroth
Беру клапаны	Parker
Аяқ клапаны	Mico

Гидравлический бак

Гидравликалық резервуардың сыйымдылығы, л

230; смотровые окна уровня масла

Электрооборудование

Батареялар	2×12 В / 120 А·ч
Дисплей	7″ цветной

Освещение

Фаралар	4 шт. × 27 Вт
Артқы шамдар	4 шт. × 27 Вт
Кері мүйіз	112 дБ
Сары жыпылықтайтын шам	1 шт.
Жарық диодты шам	жёлтый

Кабина оператора

Оператор кабинасы (FOPS/ROPS, климаттық бақылау)	Остеклённая кабина с FOPS/ROPS, кондиционирование (охлаждение и отопление)
Кабинаның терезелері	Многослойное стекло
Басқару элементтері	Регулируемый джойстик и поручни
Оператор дисплейі	На русском языке
Оператор орны	С амортизацией, поясные ремни безопасности
