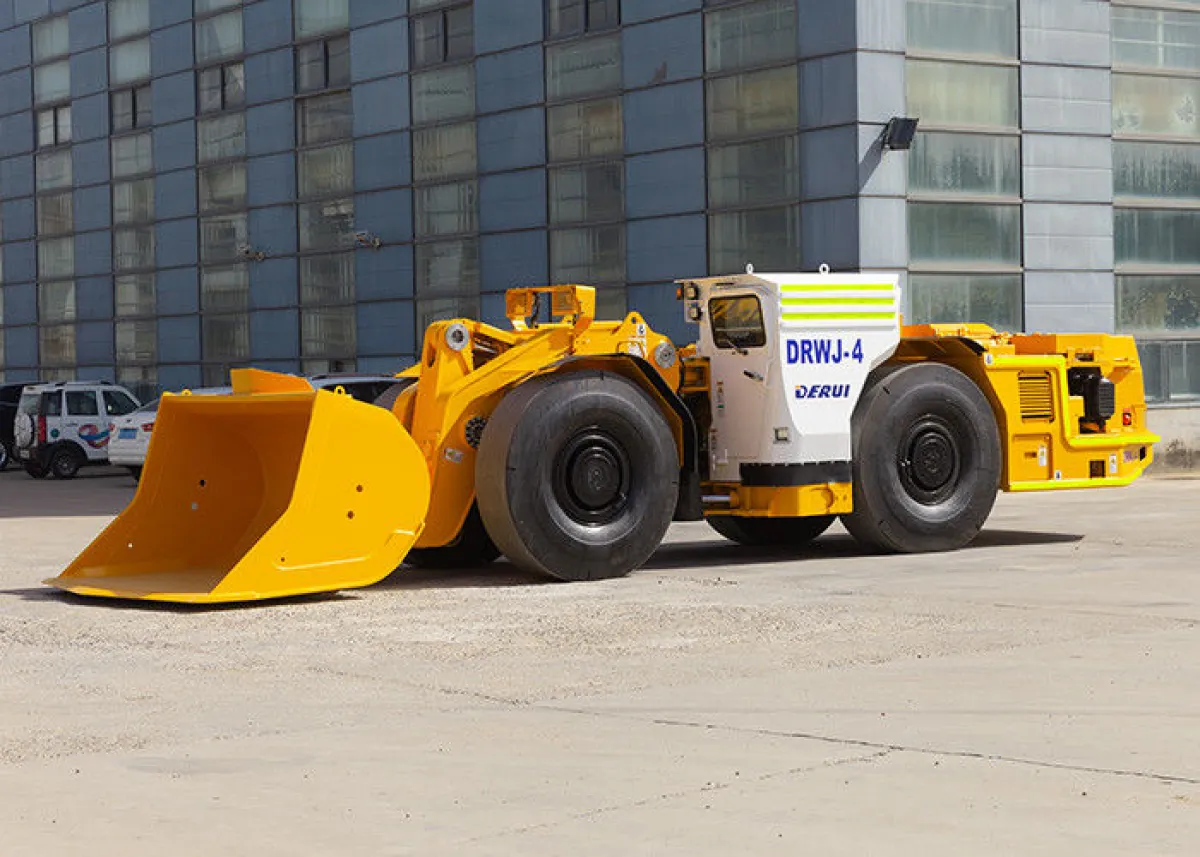

Дизельный подземный погрузчик DERUI DRWJ-4.5

Основные параметры

Модель	DRWJ-4.5
Тип привода	Дизельный
Тип машины	Подземный погрузочно-доставочный комплекс (LHD)
Объем ковша, м³	4 м³ (опция 4,5 м³ / 5,4 м³)
Эксплуатационная масса, кг	29 000
Номинальная грузоподъёмность	10 000 кг
Усилие копания ковша, кН	≥188
Макс. тяговая сила, кН	≥220
Габаритные размеры (Д×Ш×В), мм	9 857 × 2 550 × 2 393
Минимальный дорожный просвет, мм	366
Макс. высота выгрузки, мм	2 089
Мин. расстояние разгрузки	1 622 мм
Угол поворота	42,5°
Угол разгрузки	38°
Угол выезда	≥15°
Преодолеваемый уклон, %	≥14
Угол колебания заднего моста	±8°
Мин. радиус поворота (внешний)	6 520 мм
Макс. радиус поворота (внутренний)	3 254 мм
Время цикла ковша	подъём 7,5 с; опускание 4,0 с; выгрузка 2,2 с
Скорость хода, высокая/низкая, км/ч	1-я 4,6 км/ч; 2-я 9,6 км/ч; 3-я 16,1 км/ч; 4-я 27,2 км/ч (VOLVO TAD1 150 VE); на уклоне 25 % при полной загрузке на 1-й передаче: 3,3 км/ч

Двигатель

Двигатель

Модель двигателя	VOLVO TAD1 150 VE
Мощность двигателя, кВт	235 @ 2 100
Макс. крутящий момент, Н·м при об/мин	1 581 @ 1 260
Количество цилиндров	6
Рабочий объем, л	10,84
Система охлаждения двигателя	Водяное
Принцип работы двигателя	4-тактный, непосредственный впрыск, турбонаддув с промежуточным охлаждением
Всасывание	Сухой впуск, предфильтр + двухступенчатая фильтрация
Система управления впрыском	Электронное управление впрыском
Напряжение бортовой сети	24 В
Экологический класс двигателя	Euro III
Система выхлопа	DOC + POC + глушитель
Расход топлива при 50% нагрузки	25 л/ч
Защита двигателя	Блок управления с автоотключением при низком давлении масла или перегреве

Топливный бак

Емкость топливного бака, л

310

Платформа

Комплектация документации

Руководство по эксплуатации, каталог запчастей, руководство по ТО (рус./англ.)

Шасси

Трансмиссия

Гидротрансформатор	Dana C5 000, без блокировки
Коробка передач	Dana R36 000, АКПП, APC; 4В/4Н
Передний и задний мост	Kessler D102; планетарный редуктор; No-Spin

Колёсная ходовая

Маркировка шин

18.00-25 L5S, слойность 32; давление наполнения 7,5 bar

Тормозная система

Тормозная система	Закрытые дисковые тормоза в масляной ванне; стояночный и аварийный тормоз: пружинное включение, гидравлическое отключение, встроены в трансмиссию
Давление гидроаккумулятора тормозов	15,2–19,0 МПа
Объём бака охлаждения тормозной системы	75 л

Гидросистема

РВД	Фитинги DIN; защитные оплётки на открытых участках и в местах контакта с рамой, узлами и агрегатами

Гидронасос

Рабочий и рулевой насос

Rexroth

Распределитель

Многоходовой клапан	Parker
Клапан рулевого управления	Rexroth
Питательный клапан	Parker
Педальный клапан	Mico

Гидравлический бак

Емкость гидравлического бака, л

230; смотровые окна уровня масла

Электрооборудование

Аккумуляторы	2×12 В / 120 А·ч
Дисплей	7″ цветной

Освещение

Передние фары	4 шт. × 27 Вт
Задние фары	4 шт. × 27 Вт
Звуковой сигнал заднего хода	112 дБ
Жёлтый проблесковый маячок	1 шт.
Светодиодный проблесковый маячок	жёлтый

Кабина оператора

Кабина оператора (FOPS/ROPS, климат)	Остеклённая кабина с FOPS/ROPS, кондиционирование (охлаждение и отопление)
Окна кабины	Многослойное стекло
Органы управления	Регулируемый джойстик и поручни
Дисплей оператора	На русском языке
Сиденье оператора	С амортизацией, поясные ремни безопасности
