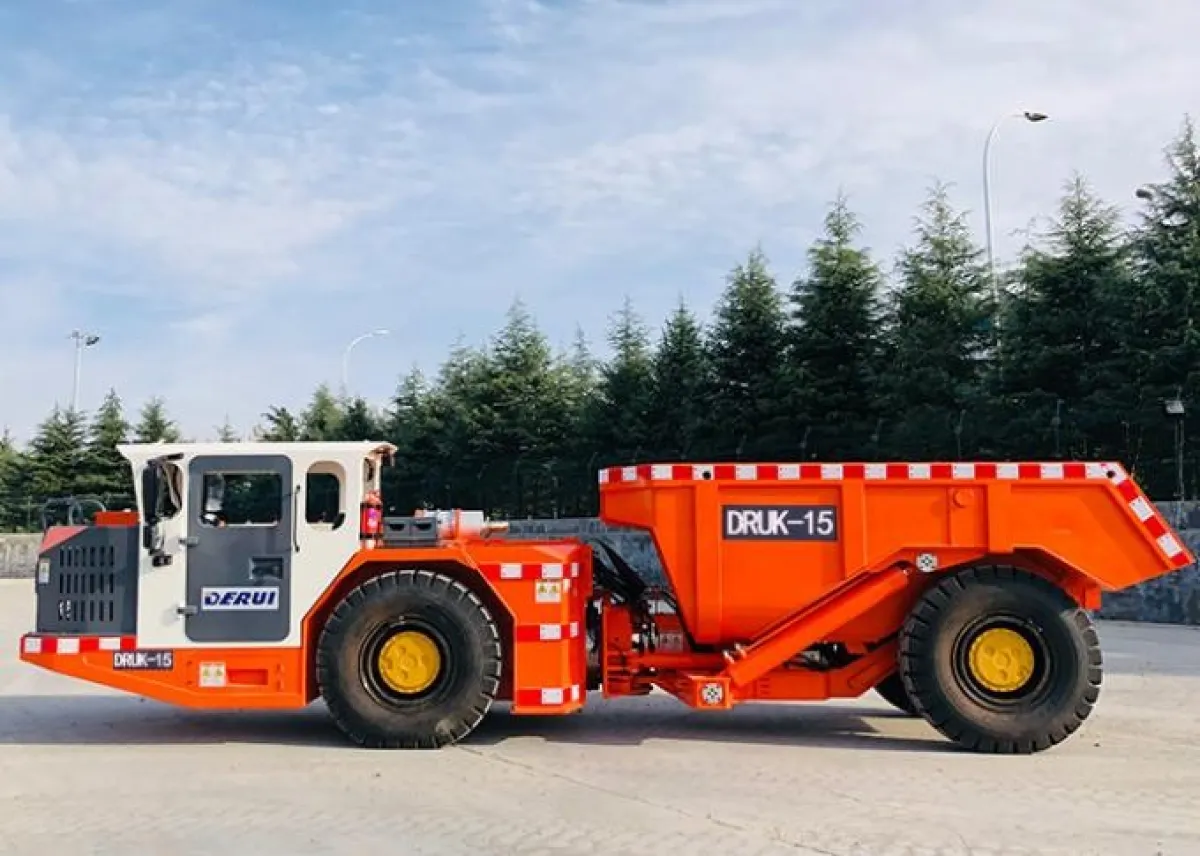

DERUI DRUK-15 шахталық самосвал

Основные параметры

Үлгі	DRUK-15
Драйвер түрі	Дизель
Машина түрі	Шахтный подземный самосвал
Вместимость кузова, м³	7,5
Жұмыс салмағы, кг	16 700
Номиналды жүк көтергіштігі	15 000 кг
Макс. сила тяги	≥180 кН
Габариты (Д×Ш×В), мм	7 818 × 2 230 × 2 295
Ең аз жер клиренсі, мм	304 мм
Биіктігі загрузки	2 038 мм
Биіктігі подъёма кузова	4 100 мм
Преодолеваемый уклон	≥14°
Угол разгрузки	68°
Угол приближения	15°
Угол колебания на заднем мосте	±8°
Мин. бұрылу радиусы (сыртқы)	6 355 мм
Макс. бұрылу радиусы (ішкі)	3 516 мм
Время подъёма кузова	15 с
Жүру жылдамдығы, жоғары/төмен, км/сағ	1-я передача 4,5 км/ч; 2-я 8,9 км/ч; 3-я 14,9 км/ч; 4-я 25,7 км/ч
Рульдік басқару	Центральное шарнирно-сочленённое с гидроприводом; угол поворота влево/вправо 42° к продольной оси; насос шестерённый; гидроцилиндры поворота — 2 шт.

Двигатель

Двигатель

Қозғалтқыш моделі	Deutz BF6M1 013EC
Қозғалтқыш қуаты, кВт	165 / 2 300
Номинальный крутящий момент, Н·м при об/мин	854 @ 1 400
Цилиндрлер саны	6, рядный
Рабочий объём, л	7,2
Қозғалтқышты салқындату жүйесі	Водяное охлаждение; электрический вентилятор с силиконовой масляной муфтой
Қозғалтқыштың жұмыс принципі	4 тактілі дизель
Сору	Низкое расположение турбокомпрессора; воздушный фильтр сухого типа; предварительная и двухступенчатая фильтрация
Инъекцияны басқару жүйесі	Встроенный ручной масляный насос; топливный фильтр удалённо; впрыск топлива с электронным управлением
Борттық кернеу	24 В
Экологиялық қозғалтқыш класы	Евро II; сертификат 96R-32 942H
Шығару жүйесі	DOC + POC + глушитель
Моторды қорғау	Блок контроля; автоотключение при низком давлении масла или высокой температуре

Топливный бак

Жанармай багының сыйымдылығы, л

200

Платформа

Толық құжаттама

РЭ, каталог запчастей, ТО (рус./англ.)

Шасси

Трансмиссия

Момент түрлендіргіші	Dana C270 с блокировкой
Берілу	Dana R32 000; полностью автоматическая; электронное управление и контроллер переключения APC; вперёд и назад по четыре передачи
Алдыңғы және артқы ось	KESSLER D81; ведущий мост с жёстким приводом и планетарным редуктором; дифференциалы No-Spin

Колёсная ходовая

Шиналар белгілері

17.5-25; давление 7,5 bar

Тормозная система

Тежегіш жүйесі

Полностью закрытые дисковые тормоза в масляной ванне на каждом колесе; стояночный и экстренный с пружинным включением и гидравлическим выключением; встроены в трансмиссию

Гидросистема

RVD	Фитинги DIN; защитные оплётки на открытых участках и в зонах соприкосновения с рамой и узлами

Гидронасос

Жұмыс және рульдік сорғы

Permco (шестерёнчатые насосы)

Распределитель

Көп жақты клапан	Walvoil
Рульдік клапан	Danfoss
Беру клапаны	Mico
Аяқ клапаны	Mico

Гидравлический бак

Гидравликалық резервуардың сыйымдылығы, л

200; смотровые окна уровня масла

Электрооборудование

Батареялар	2×12 В / 110 А·ч
Дисплей	7" цветной

Освещение

Фаралар	4 шт.
Артқы шамдар	4 шт.
Кері мүйіз	112 dB
Сары жыпылықтайтын шам	1 шт.
Жарық диодты шам	Жёлтый

Кабина оператора

Оператор кабинасы (FOPS/ROPS, климаттық бақылау)	FOPS/ROPS; кондиционер; остеклённая кабина
Кабинаның терезелері	Многослойное стекло
Басқару элементтері	Автономная смазка; огнетушитель; камера заднего вида
Оператор дисплейі	Русский язык
Оператор орны	Механическое; 2-точечные ремни
