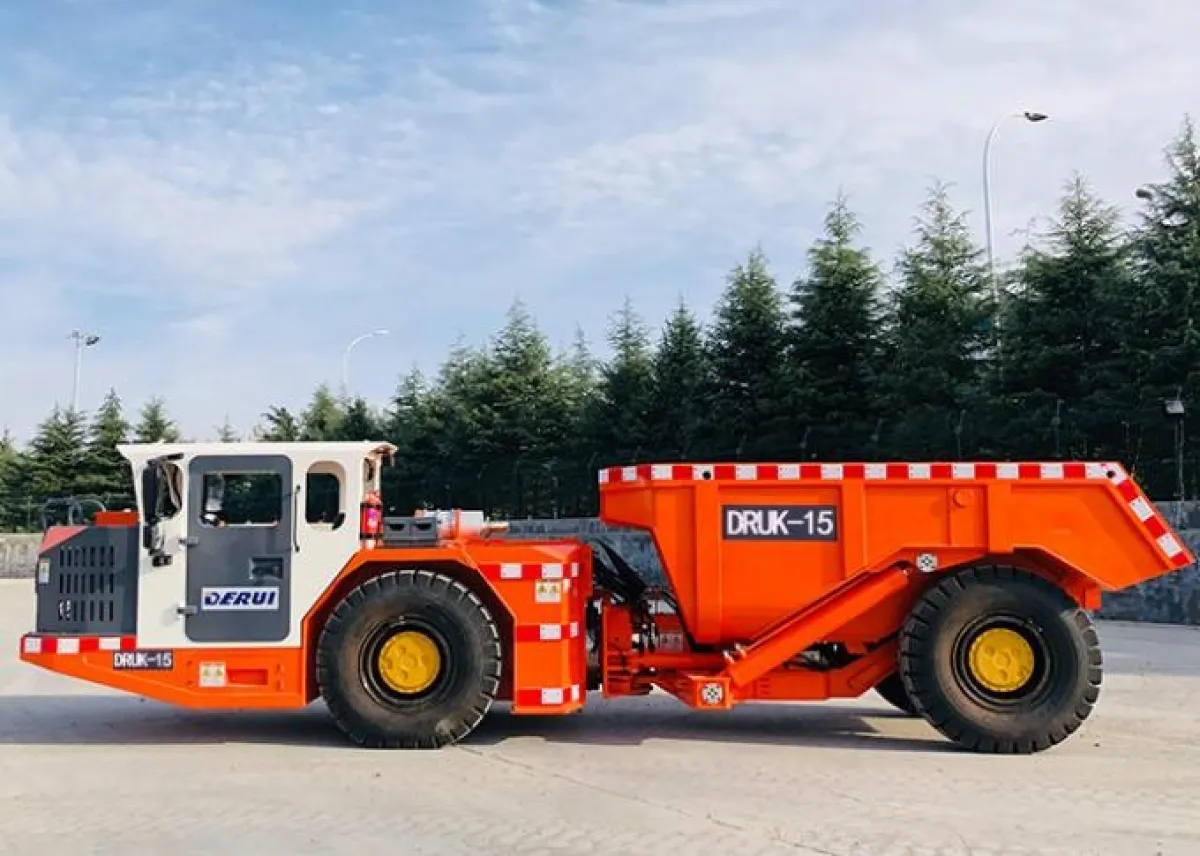

Шахтный самосвал DERUI DRUK-15

Основные параметры

Модель	DRUK-15
Тип привода	Дизельный
Тип машины	Шахтный подземный самосвал
Вместимость кузова, м³	7,5
Эксплуатационная масса, кг	16 700
Номинальная грузоподъёмность	15 000 кг
Макс. сила тяги	≥180 кН
Габариты (Д×Ш×В), мм	7 818 × 2 230 × 2 295
Минимальный дорожный просвет, мм	304 мм
Высота загрузки	2 038 мм
Высота подъёма кузова	4 100 мм
Преодолеваемый уклон	≥14°
Угол разгрузки	68°
Угол приближения	15°
Угол колебания на заднем мосте	±8°
Мин. радиус поворота (внешний)	6 355 мм
Макс. радиус поворота (внутренний)	3 516 мм
Время подъёма кузова	15 с
Скорость хода, высокая/низкая, км/ч	1-я передача 4,5 км/ч; 2-я 8,9 км/ч; 3-я 14,9 км/ч; 4-я 25,7 км/ч
Рулевое управление	Центральное шарнирно-сочленённое с гидроприводом; угол поворота влево/вправо 42° к продольной оси; насос шестерённый; гидроцилиндры поворота — 2 шт.

Двигатель

Двигатель

Модель двигателя	Deutz BF6M1 013EC
Мощность двигателя, кВт	165 / 2 300
Номинальный крутящий момент, Н·м при об/мин	854 @ 1 400
Количество цилиндров	6, рядный
Рабочий объём, л	7,2
Система охлаждения двигателя	Водяное охлаждение; электрический вентилятор с силиконовой масляной муфтой
Принцип работы двигателя	4-тактный дизель
Всасывание	Низкое расположение турбокомпрессора; воздушный фильтр сухого типа; предварительная и двухступенчатая фильтрация
Система управления впрыском	Встроенный ручной масляный насос; топливный фильтр удалённо; впрыск топлива с электронным управлением
Напряжение бортовой сети	24 В
Экологический класс двигателя	Евро II; сертификат 96R-32 942H
Система выхлопа	DOC + POC + глушитель
Защита двигателя	Блок контроля; автоотключение при низком давлении масла или высокой температуре

Топливный бак

Емкость топливного бака, л

200

Платформа

Комплектация документации

РЭ, каталог запчастей, ТО (рус./англ.)

Шасси

Трансмиссия

Гидротрансформатор	Dana C270 с блокировкой
Коробка передач	Dana R32 000; полностью автоматическая; электронное управление и контроллер переключения APC; вперёд и назад по четыре передачи
Передний и задний мост	KESSLER D81; ведущий мост с жёстким приводом и планетарным редуктором; дифференциалы No-Spin

Колёсная ходовая

Маркировка шин

17.5-25; давление 7,5 bar

Тормозная система

Тормозная система

Полностью закрытые дисковые тормоза в масляной ванне на каждом колесе; стояночный и экстренный с пружинным включением и гидравлическим выключением; встроены в трансмиссию

Гидросистема

РВД	Фитинги DIN; защитные оплётки на открытых участках и в зонах соприкосновения с рамой и узлами

Гидронасос

Рабочий и рулевой насос

Permco (шестерёнчатые насосы)

Распределитель

Многоходовой клапан	Walvoil
Клапан рулевого управления	Danfoss
Питательный клапан	Mico
Педальный клапан	Mico

Гидравлический бак

Емкость гидравлического бака, л

200; смотровые окна уровня масла

Электрооборудование

Аккумуляторы	2×12 В / 110 А·ч
Дисплей	7" цветной

Освещение

Передние фары	4 шт.
Задние фары	4 шт.
Звуковой сигнал заднего хода	112 dB
Жёлтый проблесковый маячок	1 шт.
Светодиодный проблесковый маячок	Жёлтый

Кабина оператора

Кабина оператора (FOPS/ROPS, климат)	FOPS/ROPS; кондиционер; остеклённая кабина
Окна кабины	Многослойное стекло
Органы управления	Автономная смазка; огнетушитель; камера заднего вида
Дисплей оператора	Русский язык
Сиденье оператора	Механическое; 2-точечные ремни
